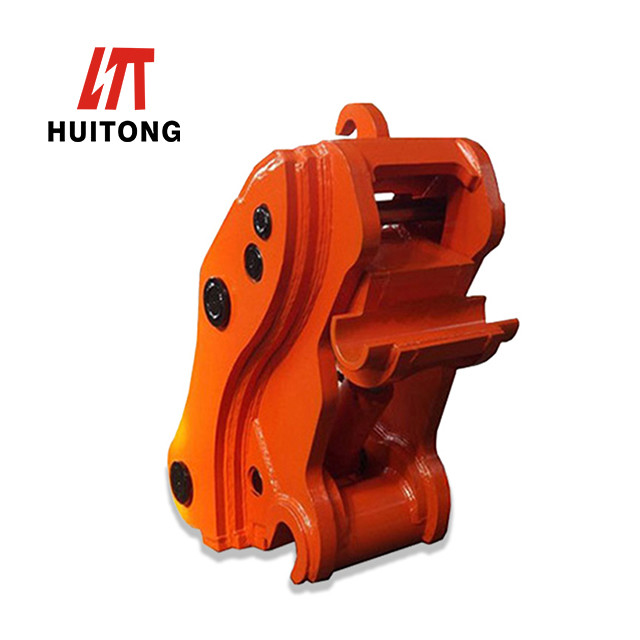

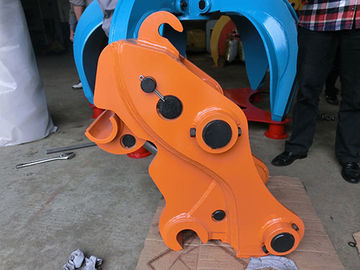

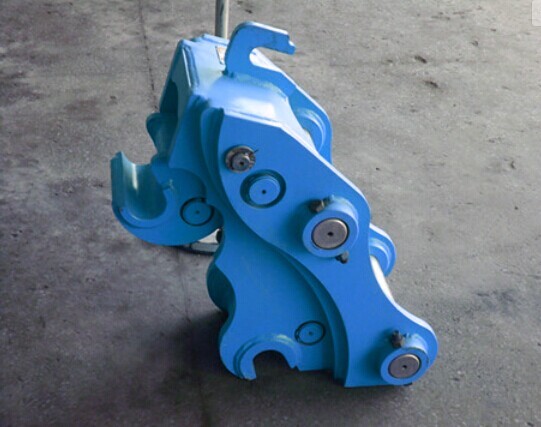

Ausgrubegerät Hydraulische Schnellkopplung für 20 t Ausgrubegerät PC200 PC230
Beschreibung der Produktion
Der Schnellkopf kann schnell alle Arten von Konfigurationsteilen (Eimer, Ripper, Verdichter, Hydraulikhammer usw.) auf dem
Die Erweiterung des Anwendungsbereichs von Baggern, die erhebliche Zeitersparnis und eine höhere Arbeitseffizienz ermöglicht.
Schnellkopplung, auch als Schnellkopplung bekannt, kann in mechanische Schnellkopplung und hydraulische Schnellkopplung unterteilt werden.
Eigenschaften
1Durch die Verwendung von Stahl mit mittlerer und höherer Zugfestigkeit wird der Körper des Kupplungsgerätes sehr robust gemacht, ohne unerwünschtes Gewicht hinzuzufügen.
2. mit einem Neigungswinkel von ± 45°
3Die hohe Qualität des Materials (Q345b) sorgt für eine hohe Stahlzähne und eine gute Schleiffestigkeit.
4Kompaktes Design, praktisch wartungsfrei, elektrische Steuerung in der Kabine, einfach zu bedienen.
5. Verwenden Sie die Sicherheitsvorrichtung des hydraulischen Steuerventils, um die Sicherheit sicherzustellen.
6. Kann die Zubehörteile ändern, ohne den Stift zu demontieren
Produktionsdetails
Modell
|
Ht 02 | Ht 04 | Ht 06 | HT 08 | Ht 10 | Ht 17 | HT mini | |
Gewicht des Trägers | Tonnen | 4 bis 6 | 5 bis 9 | 9 bis 19 | 17 bis 23 | 23 bis 35 | 33 bis 45 | 1.5-4 |
Durchmesser der Nadel | mm | 45 bis 50 | 50 bis 55 | 60 bis 70 | 70 bis 80 | 80 bis 90 | 90 bis 120 | 25 bis 40 |
Armbreite | mm | 155-170 | 180 bis 200 | 232 bis 235 | 306-340 | 325 bis 350 | 416 bis 469 | 80 bis 140 |
Abstand zum Pin-Zentrum | mm | 230 bis 270 |
290 bis 360
|
380 bis 420 | 460 bis 480 | 473 bis 540 | 550 bis 620 | 80 bis 150 |
Zylinder-Skalierungsabstand | mm | 205-270 | 340 bis 450 | 340 bis 486 | 256 bis 590 | 413 bis 590 | 520 bis 590 | 170 bis 206 |
Druck | in kg/cm2 | 40 bis 380 | 40 bis 380 | 40 bis 380 | 40 bis 380 | 40 bis 380 | 40 bis 380 | 40 bis 380 |
Ölfluss | L/min | 10-20 Jahre | 10-20 Jahre | 10-20 Jahre | 10-20 Jahre | 10-20 Jahre | 10-20 Jahre | 10-20 Jahre |
Gewicht | Weigerung | 50 bis 60 | 80 bis 90 | 120 bis 130 | 280 bis 290 | 450 bis 530 | 450 bis 580 | 25 bis 30 |
